基本结构

立柱由两片冷轧C型型材面-面对焊而成，立柱上冲有双排孔，孔节距为140（50）mm，所以悬臂梁挂于其上可以上下调节每层的层高。悬臂货架长度可任意搭配，悬臂末端是否需要端头，顾客可以特殊说明，端头分为焊接式和插接式。

特点

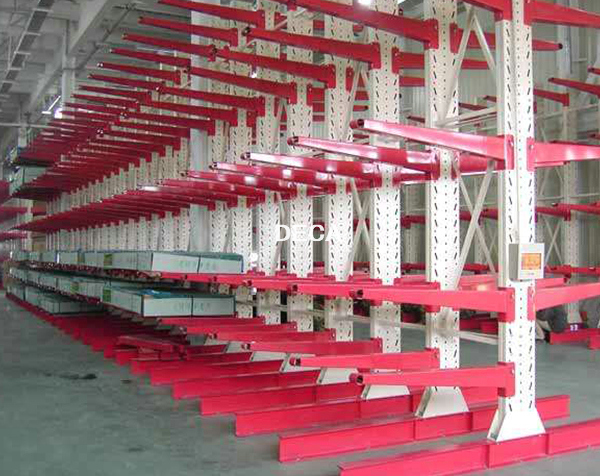

悬臂是属于仓储货架类别中的一类，采用专用型材立柱，配高强度悬臂，适用于存放各种长形物料、环型物料、板材和不规则物料等。其前伸的悬臂可以是单面或双面，具有结构轻、载重能力好的特点，单臂承重可达1000kg.特别加固的立柱结构，可以承受2000~3000kg压力。设计背拉增加货架整体稳定性，安装简易，配件齐全。组合式结构，专用型材立柱，设计背拉增加稳定性，配高强度悬臂（臂可以为单面或双面），具结构轻巧、载重能力好、空间利用率高；加了搁板后，特别适合空间小，高度低的库房，管理方便，视野宽阔，与普通搁板式货架相比，利用率更高；根据承载能力可分为轻量型、中量型、重量型三种。

1、采用方管制作：悬臂式货架根据相应的悬臂层载要求，先选定符合层载要求的方管，切割成需要尺寸，在一头焊接防滑护板，另一头焊接连接U型立柱连接件制作而成。

2、采用C型钢制作：悬臂式货架根据相应的悬臂层载要求，先选定C型钢的规格，选好后将两片C型钢对焊，焊接好后在一头焊接防滑护板，另一头焊接连接U型立柱连接件。

悬臂货架柱片与柱片之间采用连接杆连接，连接杆一般采用矩形管制作。为增加安全和稳定性，在连接杆上加扁铁背拉要专用拉子可将柱片紧紧固定。

3、所有悬臂货架部件在生产完成后均为半成品，将经最后一道工序喷塑。在喷塑前先进行抛丸机抛丸除油、除锈，再进行喷塑。完成后包装发货。

适用范围

适用于存放长物料、环型物料、板材、管材及不规则货物。

悬臂可以是单面或双面，悬臂式货架具有结构稳定，载重能力好、空间利用率高等特点。

悬臂式货架多用于机械制造行业和建材超市等。加了搁板后，特别适合空间小，高度低的库房，管理方便，视野宽阔，利用率比普通货架更高。悬臂式货架是在传统式货架支柱上装设外悬臂而成，是一种长形物专用的货架。
